6022

6022是一款高精度时间测量(TDC)电路，内部集成了模拟比较器、模拟开关、施密特触发器等器件，从而大大简化了外围电路。同时内部增加了波检测功能,使抗干扰能力大大提高。内部比较器的offset可编程范围为±35mV，可提高采样精度。用户可以读取个回波脉冲的相对宽度来判断接收信号强度的提示,通过这个提示可以判断超声波换能器异常、管壁覆盖物增多、水中有气泡等异常检测。

1.1 主要特征

l 测量范围1

单通道双精度45ps，双通道典型精度90ps，测量范围3.5ns(0ns)到，2.5µs20ns超小脉冲间隔，超多接受4个脉冲在测量范围1中超高可达1百万次测量每秒

l 测量范围2

单通道典型90ps分辨率双精度模式45ps，四精度模式22ps测量范围500ns到4ms，3-个脉冲测量能力，带有自动3个数据处理功能

l 温度测量单元

2个或4个传感器,PT500/PT1000或者更高，内部集成施密特触发器，应用外部施密特触发器16-位有效精度,应用内部，低噪声触发器17.5-位有效精度，超低测量功能(每30秒测量一次时为0.08µA)

l 模拟输入电路

斩波稳定低漂移比较器,可编程offset,±35mV，个波检测:在波检测后比较器自动调整，offset到0，可以选择相对于个波的测量回波，个波脉冲宽度测量用于信号质量检测以及气泡的检测

用于输入选择的内部集成模拟开关，外部电路仅需要2个电阻和2个电容

l 其他特征

脉冲发生器超多可发127个脉冲，上升和/或下降沿触发，高精度stop屏蔽窗口设置，低功耗32kHz振荡器(500nA)，时钟标定单元

4-线制SPI接口

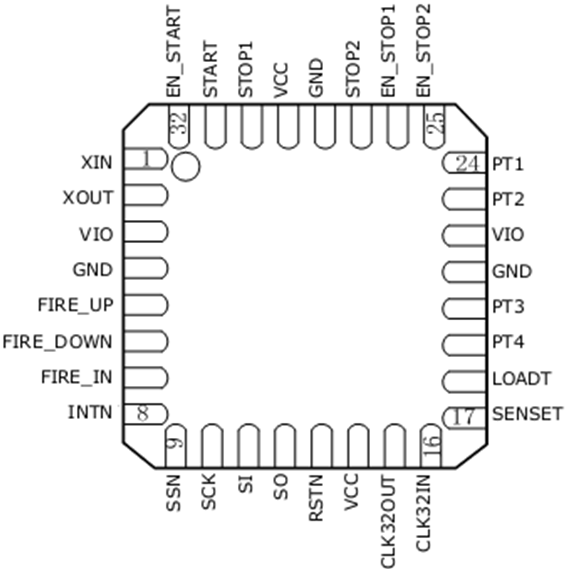

工作电压2.5V至3.6V，工作温度-40℃至+125℃，QFN32/LQFP32封装
